Toyota CH-R Service Manual: Parts Location

PARTS LOCATION

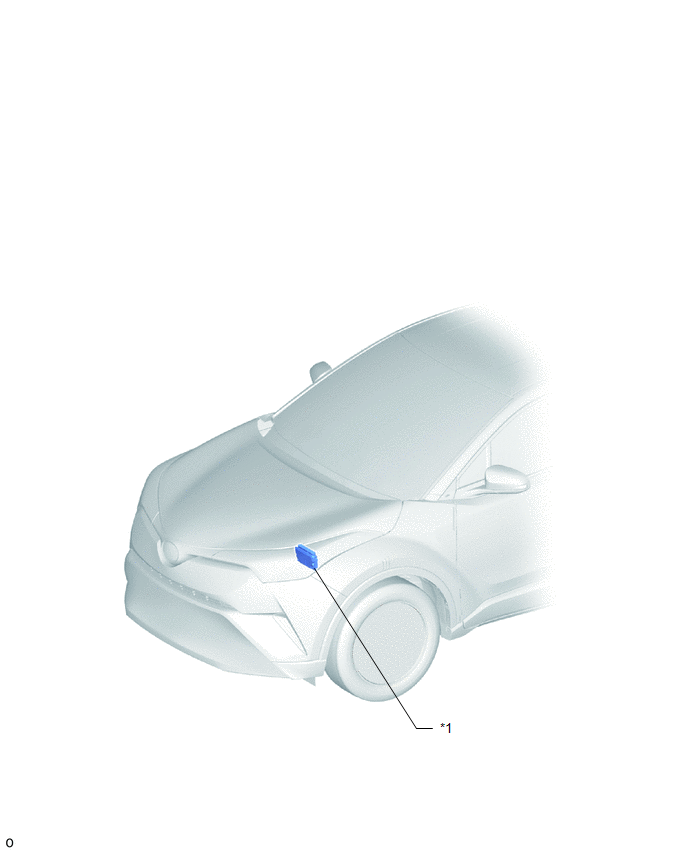

ILLUSTRATION

*1

ECM

-

-

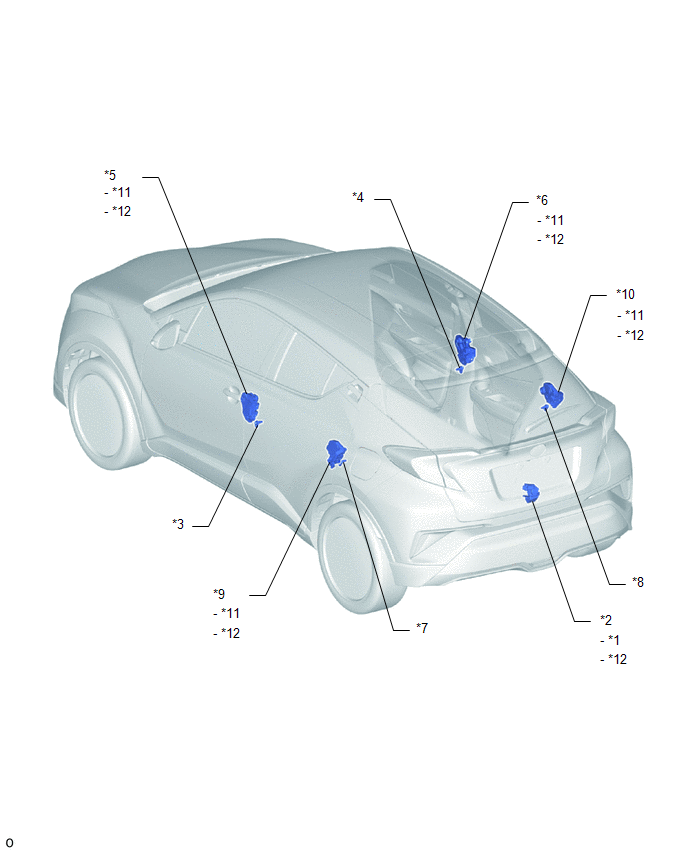

ILLUSTRATION

*1

BACK DOOR COURTESY SWITCH

*2

BACK DOOR LOCK ASSEMBLY

*3

FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY LH

*4

FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY RH

*5

FRONT DOOR LOCK WITH MOTOR ASSEMBLY LH

*6

FRONT DOOR LOCK WITH MOTOR ASSEMBLY RH

*7

REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY LH

*8

REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY RH

*9

REAR DOOR LOCK WITH MOTOR ASSEMBLY LH

*10

REAR DOOR LOCK WITH MOTOR ASSEMBLY RH

*11

DOOR LOCK MOTOR

*12

UNLOCK DETECTION SWITCH

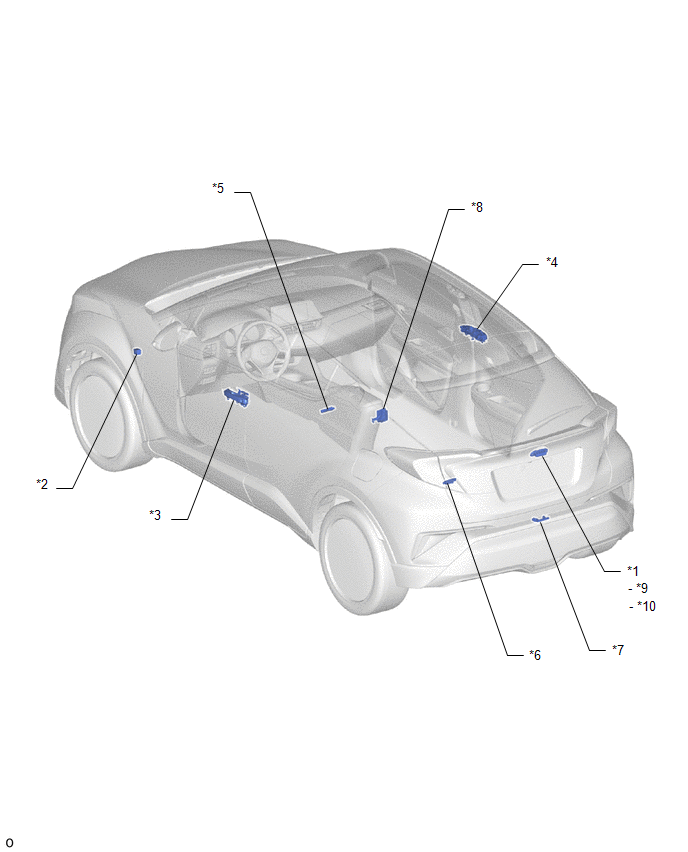

ILLUSTRATION

*1

BACK DOOR OPENER SWITCH ASSEMBLY

*2

WIRELESS DOOR LOCK BUZZER

*3

FRONT DOOR OUTSIDE HANDLE ASSEMBLY LH

- ELECTRICAL KEY ANTENNA

- LOCK SENSOR

- UNLOCK SENSOR

*4

FRONT DOOR OUTSIDE HANDLE ASSEMBLY RH

- ELECTRICAL KEY ANTENNA

- LOCK SENSOR

- UNLOCK SENSOR

*5

NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR)

*6

NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (INSIDE LUGGAGE COMPARTMENT)

*7

ELECTRICAL KEY ANTENNA (OUTSIDE LUGGAGE COMPARTMENT)

*8

ELECTRICAL KEY AND TPMS RECEIVER ASSEMBLY

*9

LOCK SWITCH

*10

OPEN SWITCH

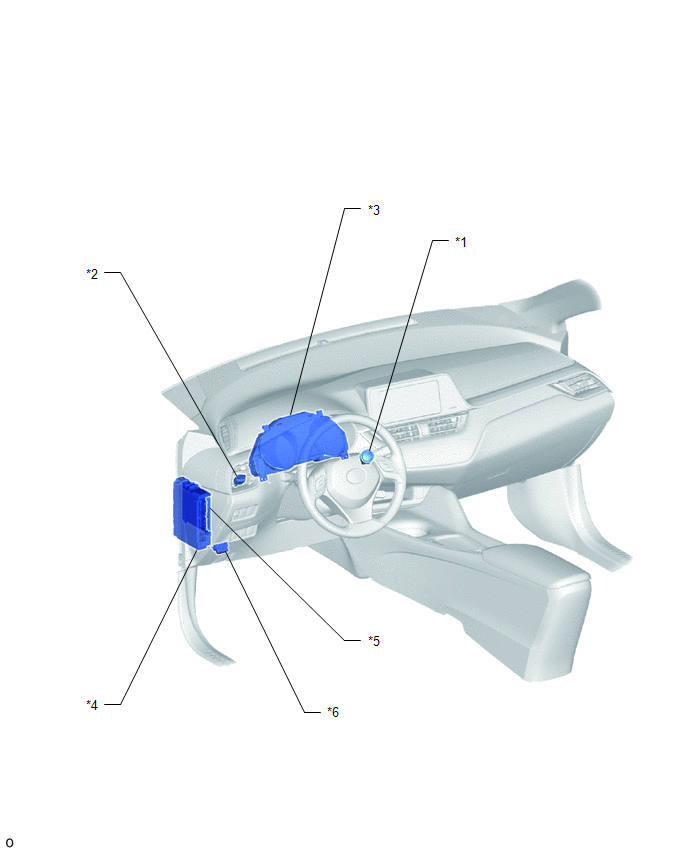

ILLUSTRATION

*1

ENGINE SWITCH

*2

STOP LIGHT SWITCH ASSEMBLY

*3

COMBINATION METER ASSEMBLY

*4

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- AM2 FUSE

- ECU-IG1 NO. 4 FUSE

- ECU-ACC FUSE

- ECU-DCC NO. 2 FUSE

- D/L FUSE

- DOOR BACK RELAY

- ALL DR LOCK RELAY

- D-DR UNLOCK RELAY

- L/D-DR UNLOCK RELAY

*5

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*6

DLC3

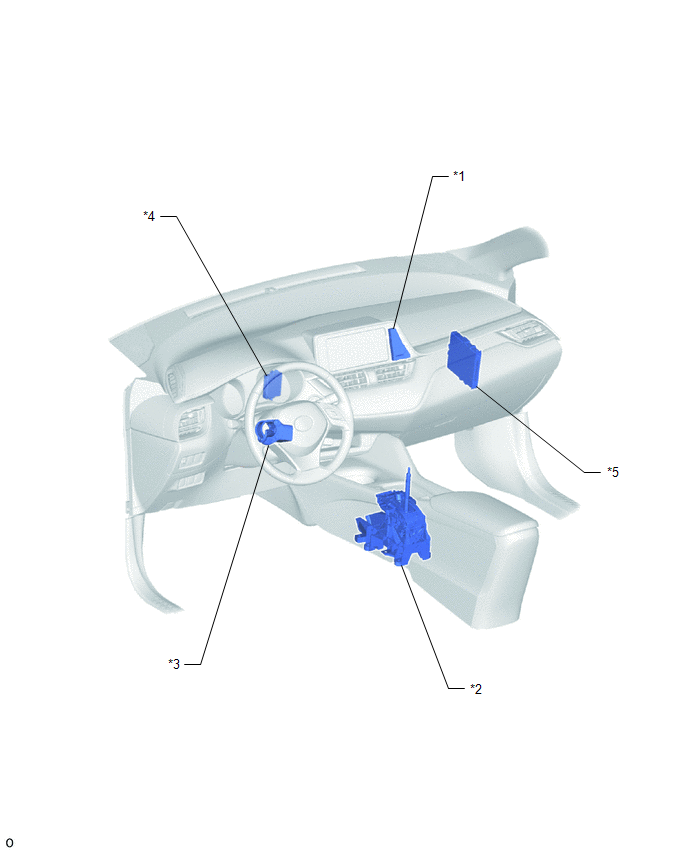

ILLUSTRATION

*1

CLOCK ASSEMBLY

- SECURITY INDICATOR LIGHT

*2

SHIFT LOCK CONTROL UNIT ASSEMBLY

*3

STEERING LOCK ECU (STEERING LOCK ACTUATOR OR UPPER BRACKET ASSEMBLY)

*4

ID CODE BOX (IMMOBILISER CODE ECU)

*5

CERTIFICATION ECU (SMART KEY ECU ASSEMBLY)

-

-
